篮球队长被绑在器材室榨精,真人新婚之夜破苞第一次视频,人人妻人人澡AV天堂香蕉,人妻中文AV无码。久久

利盈

收藏本站 | 聯(lián)系利盈 丨 網(wǎng)站地圖0763-4383007

熱門搜索：超高性能混凝土無機(jī)高性能纖維復(fù)合材料混凝土利盈混凝土超高性能混凝
聯(lián)系利盈

0763-4383007

傳真：0763-4383000

QQ：425634917

郵箱：service@gdlyjt.com

地址：廣東省清遠(yuǎn)市佛岡縣石角鎮(zhèn)

    超高性能混凝土

    活性粉末混凝土是一種超高強(qiáng)、低脆性、耐久性優(yōu)異并具有廣闊應(yīng)用前景的新型超高強(qiáng)混凝土。它是由水泥、粉煤灰、石英砂、硅粉、高效減水劑等組成，為了提高RPC的韌性和延性加入鋼纖維。在RPC的凝結(jié)、硬化過程中采取適當(dāng)?shù)募訅?、加熱等成型養(yǎng)護(hù)工藝。由于活性細(xì)粉占有較大比例，因此它被稱為活性粉末混凝土。

    全國服務(wù)熱線：0763-4383007
    立即咨詢

    材料來源及研發(fā)現(xiàn)狀

    活性粉末混凝土是一種超高強(qiáng)、低脆性、耐久性優(yōu)異并具有廣闊應(yīng)用前景的新型超高強(qiáng)混凝土。它是由水泥、粉煤灰、石英砂、硅粉、高效減水劑等組成，為了提高RPC的韌性和延性加入鋼纖維。在RPC的凝結(jié)、硬化過程中采取適當(dāng)?shù)募訅骸⒓訜岬瘸尚宛B(yǎng)護(hù)工藝。由于活性細(xì)粉占有較大比例，因此它被稱為活性粉末混凝土。
    該材料由廣東利盈集團(tuán)與湖南大學(xué)共同研發(fā)，具有高抗壓性、高抗折性、高耐久性、高耐疲勞性、低脆性等特點(diǎn)的一種新型復(fù)合材料，擁有自主知識(shí)產(chǎn)權(quán)。
    材料性能等級(jí)分為200MPa級(jí)別和500MPa級(jí)別：
    200MPA級(jí)別性能：抗壓強(qiáng)度130MPA~300MPA,抗折性能14~35MPA；
    500MPA級(jí)別性能：抗壓強(qiáng)度300MPA~600MPA,抗折性能35~80MPa；
    機(jī)理

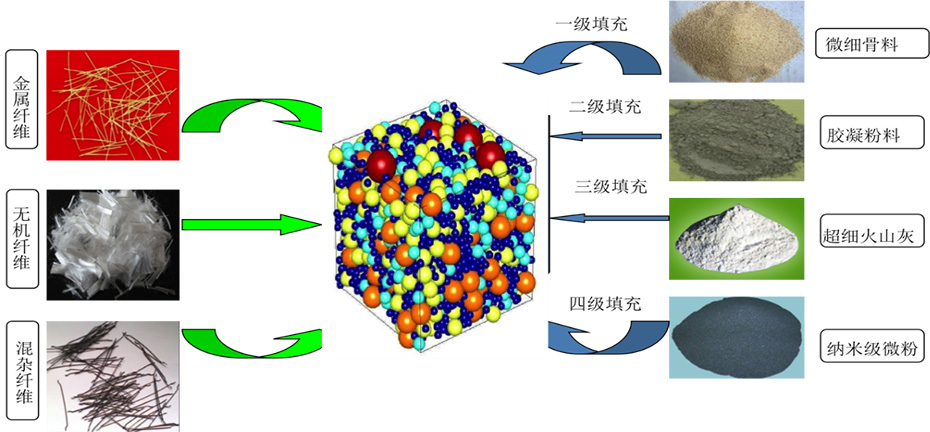

    1. 各種纖維填充形成三維纖維框架體

    各種纖維填充形成三維纖維框架體

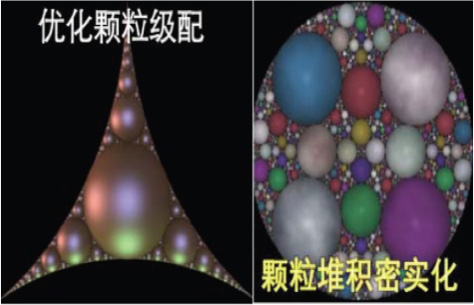

    2. 各種粉末材料填充纖維框架形成致密立方體

    各種粉末材料填充纖維框架形成致密立方體

    性能

    檢驗(yàn)報(bào)告

    產(chǎn)品檢驗(yàn)報(bào)告
    經(jīng)深圳市建筑科學(xué)研究院有限公司、廣東省質(zhì)量監(jiān)督水泥制品與混凝土外加劑檢驗(yàn)站、廣州鐵誠工程質(zhì)量監(jiān)測(cè)有限公司進(jìn)行產(chǎn)品檢驗(yàn)，其抗?jié)B、抗氯離子、抗硫酸根離子、抗凍融等耐久性能指標(biāo)完全符合《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(GB50010-2010)、《建筑地基基礎(chǔ)設(shè)計(jì)規(guī)范》(GB5007-2011)、《工業(yè)建筑防腐蝕設(shè)計(jì)規(guī)范》(GB50046-2008)、《混凝土耐久性設(shè)計(jì)規(guī)范》(GB/T50476-2008)、《水工混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》(SL191-2008)100年以上建筑結(jié)構(gòu)耐久年限的相關(guān)指標(biāo)。
    材料性能介紹-性能特點(diǎn)
    1.材料承載力高、相對(duì)韌性好。材料性能抗壓強(qiáng)度達(dá)到130MPa以上，抗折強(qiáng)度達(dá)到16MPa以上，折壓比接近鋁合金,有著無機(jī)材料的高強(qiáng)度及一定的金屬性能的變形度,強(qiáng)度比是鋼2倍;
    2.材料抗疲勞性能好、抗沖擊性能好。材料由多種有機(jī)纖維和金屬纖維相互搭接形成立體網(wǎng)架結(jié)構(gòu)，整體能夠自吸收沖擊能量并進(jìn)行分散，抗疲勞、耐沖擊性能好;
    3.材料耐酸堿鹽化學(xué)腐蝕性能好，耐磨性能好。引入超細(xì)粉及硅粉類材料，級(jí)配均勻、水膠比極低;
    4.材料有一定自修復(fù)能力。材料中采用了納米級(jí)的微粉材料，在沖擊過程中形成的微裂紋(0.06mm以下)可由材料在后期自身反應(yīng)產(chǎn)生修復(fù);
    5.材料耐久性能好。材料抗?jié)B性能達(dá)到P30以上，碳化檢測(cè)28天指標(biāo)接近為0mm，抗氯離子滲透性能遷移系數(shù)為0.4*10-12m2/s，抗凍融循環(huán)可到600次以上無質(zhì)量損失，設(shè)計(jì)使用全壽命可達(dá)是普通混凝土材料3倍以上;
    6.材料耐火、耐紫外線性能好,不燃燒、不變形，不受紫外線輻射影響。
    目前材料制作產(chǎn)品特點(diǎn)介紹

    1.產(chǎn)品自重大幅度降低。產(chǎn)品整體結(jié)構(gòu)設(shè)計(jì)厚度是傳統(tǒng)混凝土的結(jié)構(gòu)的1/2~1/5，減小自重慣性矩;
    2.產(chǎn)品結(jié)構(gòu)具有更好抗爆、抗震、耐沖擊性能、結(jié)構(gòu)更安全;
    3.產(chǎn)品耐磨、耐沖刷能力強(qiáng);
    4.產(chǎn)品全壽命使用周期更長(zhǎng)。其各項(xiàng)耐久性指標(biāo)更優(yōu)越，使其理論設(shè)計(jì)可達(dá)100年以上;
    5.產(chǎn)品表觀裝飾性較高;產(chǎn)品組分顆粒較細(xì)、且分布較為均勻、致密度高，表面光潔度高 ;
    6.產(chǎn)品生產(chǎn)、能耗低，減排效果好，節(jié)約空間與材料體積;
    7.產(chǎn)品后續(xù)運(yùn)營維護(hù)費(fèi)用低，綜合施工造價(jià)更低廉。

    實(shí)驗(yàn)數(shù)據(jù)

    砼強(qiáng)度
    等級(jí)

    抗壓
    (MPa)

    抗剪
    (MPa)

    抗折
    (MPa)

    抗?jié)B
    (MPa)

    徐變

    抗硫酸鹽
    (PH=2)

    收縮變形
    (×10-8，28d)

    氯離子擴(kuò)散系數(shù)
    (×10-12m2/s)

    彈性模量
    (GPa)

    極限壓應(yīng)變

    120

    124

    12.7

    10.4

    P25

    0.6

    強(qiáng)度損失<5%

    重量損失<5%

    -242

    0.48

    45

    0.0076

    140

    147

    15.3

    11.8

    P30

    0.6

    -238

    0.42

    48

    0.0074

    160

    169

    17.3

    14.0

    P30

    0.4

    -226

    0.38

    48

    0.0072

    180

    185

    18.1

    15.6

    P50

    0.2

    -213

    0.26

    50

    0.0070

    200

    210

    20.6

    18.4

    P50

    0.2

    -204

    0.25

    55

    0.0068

    其性能可根據(jù)需要作調(diào)整

    外部機(jī)構(gòu)研究成果：(根據(jù)法國布伊格/Bouygues公司研究試驗(yàn))

    混凝土類型

    RPC200

    普通混凝土

    RPC/普通

    抗壓強(qiáng)度（MPa）

    170~230

    20~50

    約4倍

    抗折強(qiáng)度（MPa）

    30~60

    2～5

    約10倍

    彈性模量（GPa）

    40~60

    30~40

    約1.2倍

    材料斷裂韌性
    （kj/m2）

    20~40

    0.12

    約200倍

    徐變系數(shù)

    0.29~0.31

    1.3~2.1

    約20%

    北京建筑大學(xué)、清華大學(xué)、北京交通大學(xué)、同濟(jì)大學(xué)、重慶大學(xué)、湖南大學(xué)等機(jī)構(gòu)，也進(jìn)行了大量試驗(yàn)和研究，主要性能：

    RPC200、RPC800、HSC與NSC的主要力學(xué)性能比較

    主要力學(xué)性能

    混凝土種類

    RPC200
    （活性粉末混凝土）

    RPC800
    （活性粉末混凝土）

    HSC
    （高強(qiáng)混凝土）

    NSC
    （普通混凝土）

    抗壓強(qiáng)度
    （MPa）

    170~230

    500~800

    60~100

    15~55

    抗折強(qiáng)度
    （MPa）

    30~60

    45～140

    6~10

    2.0~4.5

    斷裂韌性（j/m2）

    20000~40000

    1200~2000

    140

    100

    彈性模量
    （GPa）

    50~60

    65~75

    30~40

    20~35

    RPC與其他幾種混凝土的耐久性比較

    性能

    NSC
    （普通混凝土）

    HPC

    RPC
    （活性粉末混凝土）

    氯離子擴(kuò)散
    （×10-12m2/s）

    1.1

    0.6

    0.02

    碳化深度（mm）

    10

    2

    0

    凍融剝落量（g/m2）

    >1000

    900

    7

    磨耗系數(shù)

    4.0

    2.8

    1.3

    同等承載力條件下不同混凝土材料的生態(tài)性能比較

    項(xiàng)目

    混凝土品種

    普通混凝土C30

    高性能混凝土C60

    RPC200

    計(jì)算等效截面厚（mm）

    500

    400

    150

    混凝土體積（m3）

    126

    100

    33

    膠凝材料用量（kg/m3）

    350

    400

    705

    CO2排放量（t）

    44

    40

    23

    骨料總用量（t）

    230

    170

    60

    采購：超高性能混凝土

    • *聯(lián)系人：
    • *手機(jī)：
    • 公司名稱：
    • 郵箱：
    • *采購意向：
    • *驗(yàn)證碼：驗(yàn)證碼

    跟此產(chǎn)品相關(guān)的產(chǎn)品 / Related Products

    無機(jī)高性能纖維復(fù)合材料
    無機(jī)高性能纖維復(fù)合材料
    該材料技術(shù)起源于法國90年代，公司在09年開始與湖南大學(xué)，華南理工大學(xué)、同濟(jì)大學(xué)等高校研發(fā)轉(zhuǎn)化出一種具有自主知識(shí)產(chǎn)權(quán)新型復(fù)合材料，具有高抗壓、抗彎曲、高耐久性、高耐疲勞性、耐沖擊、低脆性、高耐磨、耐化學(xué)腐蝕等特點(diǎn)，力學(xué)性能是一種介于鋼與混凝土之間特性的新型建筑材料。
